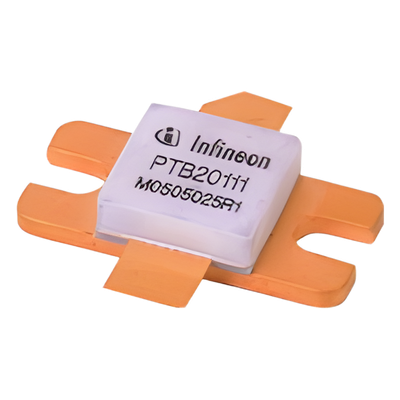

Módulo Amplificador RF / 860-900 MHz / 85 W Clase AB / NPN Emisor Común / Ganancia 8.5-9.5 dB / Tolerancia Desadaptación 10:1

Módulo Amplificador RF / 860-900 MHz / 85 W Clase AB / NPN Emisor Común / Ganancia 8.5-9.5 dB / Tolerancia Desadaptación 10:1

PTB-2011-1

En existencia: 0

$ 261.21 MXN
$ 261.21 MXN
Oferta Agotado
Los gastos de envío se calculan en la pantalla de pago.

Módulo amplificador de etapa final NPN diseñado para sistemas de comunicación celular en la banda de 860-900 MHz. Proporciona 85 W de potencia de salida con operación en clase AB, ofreciendo un equilibrio entre linealidad y eficiencia térmica del 50%. Su configuración de emisor común permite reemplazo directo de etapas finales existentes sin rediseño de circuito. La tolerancia a desadaptación 10:1 garantiza estabilidad operativa ante variaciones de impedancia de carga, característica crítica en infraestructura de telecomunicaciones móviles.

Características Generales

  • Rango de frecuencia: 860-900 MHz
  • Potencia de salida: hasta 85 W
  • Clase de operación: AB
  • Configuración: NPN, emisor común
  • Reemplazo directo para etapa final
  • Diseño compacto y eficiente

Especificaciones Eléctricas

  • Tensión de colector: 25 VDC
  • Breakdown voltage C to E: 25-30 V
  • Breakdown voltage C to B: 55-70 V
  • Breakdown voltage E to B: 3.5-5 V
  • DC current gain: 20-100

Especificaciones RF

  • Ganancia: 8.5-9.5 dB
  • Eficiencia: 50%
  • Tolerancia a desadaptación: 10:1
  • Impedancia: 1.7-0.8 R, -1.6 jX

Máximas Calificaciones

  • VCE: 40 VDC
  • VBC: 65 VDC
  • VEB: 4.0 VDC
  • IC: 20 ADC

Gráficos de Rendimiento

  • Intermodulación vs. potencia de salida
  • Eficiencia vs. potencia de salida
  • Ganancia vs. frecuencia
  • Potencia vs. tensión de alimentación

Aplicaciones

  • Sistemas de comunicación celular
  • Amplificadores de señal

Especificaciones Técnicas

Modelo PTB-2011-1
Código de Fábrica 26667
Marca TPL COMMUNICATIONS
Categoría Refacciones
Peso Estimado 0.10 kg
