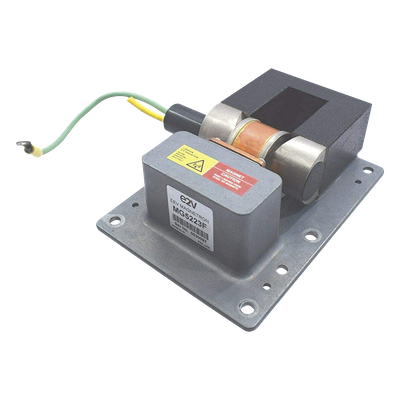

Magnetrón Banda S / 30 kW Pico / 3050 ± 25 MHz / Imán Integral / Guía de Onda Tipo 10 / 2.1 kg

Magnetrón Banda S / 30 kW Pico / 3050 ± 25 MHz / Imán Integral / Guía de Onda Tipo 10 / 2.1 kg

MG5223F

En existencia: 0

$ 65,345.16 MXN
$ 65,345.16 MXN
Oferta Agotado
Los gastos de envío se calculan en la pantalla de pago.

El magnetrón de banda S modelo MG5223F es un componente de RF de alto desempeño diseñado para sistemas de radar marino, con una potencia pico de salida de 30 kW y frecuencia central de 3050 MHz. Su construcción integra un imán permanente y una guía de onda tipo 10, garantizando compatibilidad mecánica y eléctrica con configuraciones NATO estandarizadas. La unidad opera con refrigeración natural o por aire forzado, manteniendo la temperatura del ánodo por debajo de los 120 °C para asegurar estabilidad térmica prolongada. Con un peso de 2.1 kg, ofrece un factor de forma compacto que facilita su integración en equipos de radar existentes. Los parámetros eléctricos incluyen tensión de filamento de 6.3 V, tensión anódica de 8.0 kV y tiempo de precalentamiento de 180 segundos para lograr la estabilidad de frecuencia requerida en aplicaciones de navegación.

Características Generales

  • Potencia pico de salida: 30 kW
  • Frecuencia de operación: 3050 ± 25 MHz
  • Banda de frecuencia: S
  • Salida RF: Guía de onda tipo 10
  • Acoplador: Compatible con NATO S.N. 5985-99-083-0058
  • Refrigeración: Natural o por aire forzado
  • Imán: Integral
  • Temperatura máxima de ánodo: <120 °C
  • Peso: 2.1 kg

Desempeño RF y de Pulso

  • Frecuencia de operación: 3050 ± 25 MHz
  • Frecuencia (especificación alternativa): 3050 ± 10 MHz
  • Potencia pico: 30 kW
  • Duración del pulso: Hasta 1.2 µs
  • Relación de repetición de pulso: 1000 - 4000 pps
  • Banda: S

Especificaciones Eléctricas y Rangos

  • Tensión del filamento: 6.3 V
  • Corriente del filamento: 1.25 A
  • Corriente pico de arranque: 6.0 A máx
  • Tiempo mínimo de precalentamiento: 180 s
  • Tensión anódica (pico): 8.0 kV
  • Corriente anódica (pico): 8.0 A
  • Rango tensión filamento: 5.7 - 6.9 V
  • Rango corriente arranque: Hasta 6.0 A
  • Rango tensión anódica pico: 7.5 - 8.5 kV
  • Rango corriente anódica pico: 6.0 - 12 A

Físicas y Compatibilidad

  • Peso: 2.1 kg
  • Imán: Integral
  • Salida: Guía de onda tipo 10
  • Acoplador: Compatible con NATO S.N. 5985-99-083-0058
  • Refrigeración: Natural o por aire forzado
  • Temperatura de ánodo: <120 °C

Especificaciones Técnicas

Modelo MG5223F
Código de Fábrica 168292
Marca E2V
Categoría Soluciones Marinas
Peso Estimado 2.10 kg
