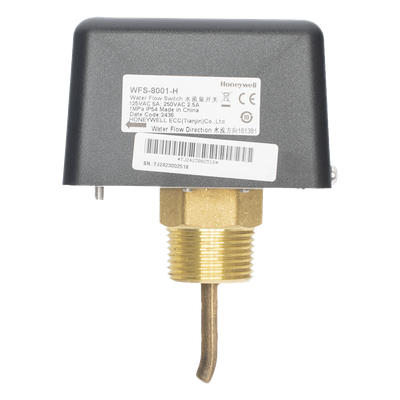

El interruptor de flujo WFS-8001-H de Honeywell BMS detecta el paso de agua u otros líquidos que no corroen el cobre dentro de una tubería, mediante una paleta que acciona un microinterruptor de salida SPDT. Se utiliza en sistemas HVAC, plantas de bombeo y circuitos hidráulicos para proteger equipos por interbloqueo o corte de flujo, evitando la operación en seco. Se instala en línea, de forma horizontal o vertical, con paletas intercambiables que permiten adaptarlo a tuberías de 1 a 20 pulgadas de diámetro, dejando un tramo recto de 5 diámetros de tubería a cada lado para mantener un flujo laminar. Sus contactos NC/NO se integran fácilmente a sistemas de monitoreo y control.
Características principales
- Salida SPDT (contacto NC y NO) que conmuta al alcanzar el punto de flujo ajustado
- Paleta de acero inoxidable intercambiable, para tuberías de 1 a 20 pulgadas de diámetro
- Conexión roscada de 1 pulgada; presión de operación de 1 MPa (10 bar)
- Resistencia a presión de hasta 1.75 MPa (17.5 bar) y grado de protección IP54
- Contactos con vida útil de 1,000,000 de ciclos y fuelle de 500,000 ciclos
- Temperatura del medio de -20°C a 110°C; temperatura de operación de -20°C a 60°C
- Apto para agua u otros líquidos que no corroan el cobre; instalable a la intemperie con cubierta
Especificaciones técnicas
CONEXIÓNRoscada, 1 pulgada
RANGO DE TUBERÍA1 a 20 pulgadas (con paletas intercambiables)
PRESIÓN DE OPERACIÓN1 MPa (10 bar)
PRESIÓN DE RESISTENCIA1.75 MPa (17.5 bar)
GRADO DE PROTECCIÓNIP54
TEMPERATURA DE OPERACIÓN-20°C a 60°C
TEMPERATURA DEL MEDIO-20°C a 110°C
VIDA ÚTIL DE CONTACTOS1,000,000 de ciclos
