(IC340) Circuito Integrado, Amplificador Linear Agilent de RF para COM3010.

(IC340) Circuito Integrado, Amplificador Linear Agilent de RF para COM3010.

MGA-53543

$ 904.25 MXN
$ 904.25 MXN
Oferta Agotado

Características Principales

  • Amplificador linear de alta precisión para RF
  • Rango de frecuencia operativa hasta 3 GHz
  • Bajo nivel de ruido para señales limpias
  • Diseño compacto de alta eficiencia energética

Especificaciones Clave

  • OIP3: 39 dBm
  • Noise Figure: 1.5 dB
  • Gain: 15.4 dB
  • P-1dB: 18.6 dBm
  • Corriente: 54 mA (typ)
  • Tensión: 5V
Aplicaciones
  • Base station radio card
  • High linearity LNA for base stations
  • WLL (Wireless Local Loop)
  • WLAN (Wireless Local Area Network)
  • Sistemas de comunicación de 450 MHz a 6 GHz
Características Técnicas
  • Tecnología: Enhancement mode PHEMT

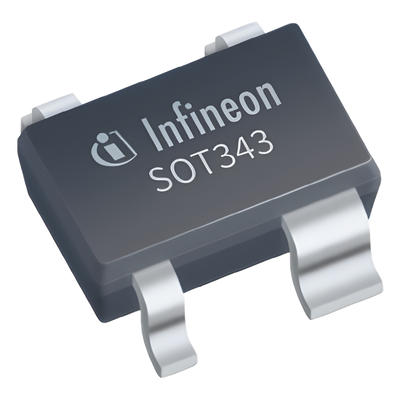

  • Paquete: SOT-343 (4-lead SC-70)
  • Disipación de potencia: 400 mW
  • Temperatura de operación: -65°C a 150°C
  • Resistencia térmica: 130°C/W
Rendimiento RF
  • Input Return Loss: -13.2 dB (1.9 GHz)
  • Output Return Loss: -14.3 dB (1.9 GHz)
  • Isolation: -23.4 dB (1.9 GHz)
  • Power Added Efficiency: 29.7% (1.9 GHz)

Aplicaciones de Diseño

El MGA-53543 puede utilizarse como amplificador de driver en la cadena de transmisión y como primer o segundo amplificador LNA en la cadena de recepción. Requiere redes de adaptación de entrada y salida para lograr su máximo desempeño en IP3, NF y ganancia. La tensión de alimentación debe aplicarse a través de un inductor de RF (RFC) con capacitores de bypass para señales de RF.

Para lograr máxima linealidad, la entrada debe ver una impedancia compleja de 0.38 ∠156° y la salida debe ver 0.05 ∠45°. Para aplicaciones que requieran mínima figura de ruido, se debe adaptar la entrada para presentar Gamma opt (Γopt) al dispositivo.

Condiciones de Operación

Condiciones Máximas
  • Vin: 0.8 V
  • Vd: 5.5 V
  • Pd: 400 mW
  • Pout: 13 dBm
  • Tj: 150°C
Condiciones Típicas
  • Vd: 5.0 V
  • Id: 54 mA
  • Zo: 50 Ω
  • Temperatura: +25°C
Desempeño por Frecuencia
  • 1.9 GHz: OIP3 39 dBm, NF 1.5 dB
  • 0.9 GHz: OIP3 40 dBm, NF 1.3 dB
  • 2.4 GHz: OIP3 38.7 dBm, NF 1.9 dB

Recomendaciones de Diseño

Para obtener el máximo rendimiento del MGA-53543, se recomienda:

  • Utilizar un inductor de RF (RFC) para la alimentación de tensión
  • Incluir capacitores de bypass para señales de RF en la alimentación
  • Conectar adecuadamente los pines de tierra (pines 1 y 4) al plano de tierra
  • Incluir un capacitor de bloqueo DC en la salida del amplificador
  • Considerar un resistor de de-Q entre los capacitores de bypass (2.2Ω a 10Ω)
  • Utilizar microstrip line con vias de tierra adecuadas en el diseño del PCB

Especificaciones Técnicas

Modelo MGA-53543
Código de Fábrica 23710
Marca RAMSEY
Categoría Refacciones
Peso Estimado 0.00 kg
