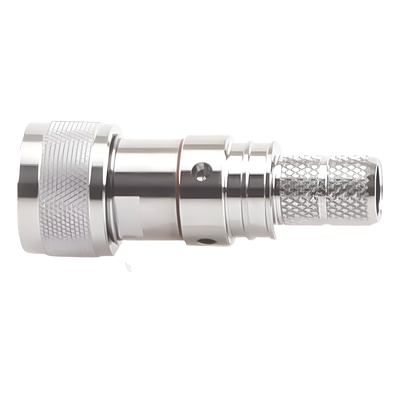

Conector tipo UHF Macho de la serie EZ de Times Microwave reconocido por su facilidad de instalación y el excelente rendimiento ofrecido gracias a su pin cautivo no soldable.
Características principales
- Tipo de Conector: UHF Macho
- Modo de Ensamble: Plegable
- Contacto Central: Oro plateado
- Impedancia: 50 Ohms
Propiedades eléctricas
-
Impedancia: 50 Ω
-
Rango de Frecuencia: DC ~ 3 GHz
-
Tensión de Aislamiento: 2000 Vrms
-
Resistencia de Aislamiento: ≥10000 MΩ
-
VSWR: ≤1.30 (DC ~ 2.45 GHz)
-
Pérdida de Inserción: -0.1 x √f (dB, f en GHz)
Propiedades mecánicas
-
Tipo de Contacto: Spring Finger
-
Fuerza de Retención: 120 lbs
-
Conectorización: Recto
-
Estándar: IEC 60169-12
-
Durabilidad: 500 ciclos
Propiedades ambientales
-
Rango de Temperatura: -40°C ~ +125°C
-
Choque Térmico: MIL-STD-202, Método 107, Cond. B
-
Vibración: MIL-STD-202, Método 204, Cond. B
-
Choque: MIL-STD-202, Método 213, Cond. G
-
Resistencia al Clima: IEC 60068 55/155/21
-
RoHS: Cumple
Materiales y acabados
-
Cuerpo: Latón, acabado Sn-Ni
-
Pasador de Contacto: Bronce de Fósforo, acabado plata
-
Aislador: PTFE
-
Tuerca de Acoplamiento: Latón, acabado Sn-Ni
-
Ferrule: Cobre, acabado Sn-Ni
Herramientas recomendadas
-
Herramienta de Pelado: 3192-004/CST-400
-
Herramienta de Prensa: 3190-666/CT-400/300
-
Tubo Termoretráctil: 3/4'x2' (3:1)
Para cables coaxiales LP-400, CNT-400, LMR-400, RG8/U-SYS, R FLASH-1113
Herramientas recomendadas:
CCT-03 -- Herramienta de corte
CST-400 -- Herramienta para preparar el cable
CT-400/300 -- Pinzas para plegar anillo de conector
