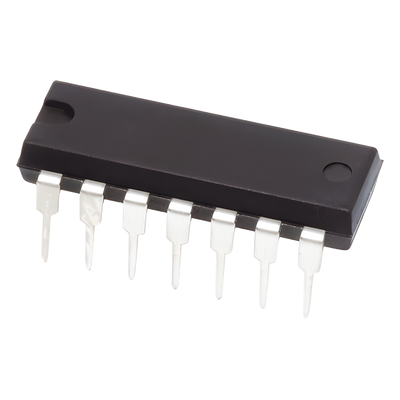

Circuito Integrado Interruptor Cuádruple Bilateral, DIP-14.

Circuito Integrado Interruptor Cuádruple Bilateral, DIP-14.

CD4066BE

$ 38.82 MXN
$ 38.82 MXN
Oferta Agotado

Características Principales

  • Cuatro interruptores bilaterales integrados en un chip
  • Formato DIP-14 para fácil montaje
  • Alta eficiencia en conmutación de señales
  • Compatibilidad con variados voltajes de operación
  • Bajo consumo de energía en operación

Características Eléctricas

  • Resistencia en estado on: 125-Ω típico para operación a 15-V
  • Rango de voltaje: 3V a 18V
  • Temperatura de operación: -55°C a 125°C
  • Corriente de fuga: 10pA típico
  • Impedancia de entrada: 10¹²Ω típico

Aplicaciones

  • Conmutación y multiplexión de señales analógicas y digitales
  • Transmisión de señales bidireccionales controladas por lógica digital
  • Implementación de lógica tipo transmisión
  • Conversión analógico-digital y digital-analógico
  • Control de frecuencia, impedancia, fase y ganancia de señales analógicas
Especificaciones
  • Encapsulado: DIP-14
  • Dimensiones: 19.30mm × 6.35mm
  • Resistencia on-state: 125-Ω típico
  • Matched on-state resistance: ±5Ω
  • Frecuencia de respuesta: 40MHz típico
Condiciones Operativas
  • Voltaje de suministro: 3V a 18V
  • Temperatura operativa: -55°C a 125°C
  • Corriente quiescente: 0.01-30µA
  • Distorsión: <0.5% típico
  • Crosstalk: -50dB típico
Configuración de Pines
  • 14 pines: 4 interruptores bilaterales
  • Alimentación: VDD (pin 14) y VSS (pin 7)
  • Control: 4 pines de control independientes
  • Señales: 8 pines para señales I/O

Características Detalladas

  • Baja distorsión en señales analógicas
  • Alta relación señal de salida/voltaje de apagado
  • Bajo ruido y crosstalk entre canales
  • Conmutación bidireccional de señales
  • Bajo consumo de energía
  • Alta inmunidad al ruido
  • Operación estable en rango amplio de temperatura

Ventajas Técnicas

  • Baja resistencia en estado on
  • Resistencia constante en todo el rango de señal
  • Alta impedancia de entrada
  • Bajo consumo de energía
  • Compatibilidad con CMOS
  • Diseño compacto para PCB
  • Fácil integración en circuitos existentes

Información de Prueba

  • Prueba de corriente quiescente: 100% probado a 20-V
  • Clasificaciones paramétricas: 5-V, 10-V y 15-V
  • Temperatura de prueba: -55°C a 125°C
  • Prueba de distorsión: 0.4% típico a 1kHz

Condiciones de Almacenamiento

  • Temperatura de almacenamiento: -65°C a 150°C
  • Temperatura máxima de unión: 175°C (paquete cerámico), 150°C (paquete plástico)
  • Resistencia térmica: 53.7°C/W (PDIP), 89.5°C/W (SOIC)

Especificaciones Técnicas

Modelo CD4066BE
Código de Fábrica 13208
Marca SYSCOM PARTS
Categoría Refacciones
Peso Estimado 0.01 kg
