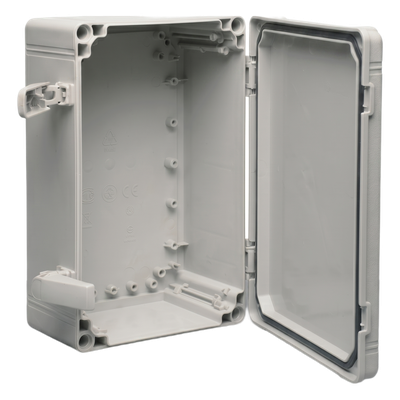

HOFFMAN · Q202018ABI · Gabinetes QLine I
HOFFMAN modelo: Q202018ABI
El gabinete QLine I más grande de la línea. Protege controles de mayor tamaño en ambientes corrosivos sin sacrificar acceso ni versatilidad. Construido en ABS — una alternativa económica al policarbonato, sin halógenos, fácil de mecanizar en campo. La junta de espuma de una sola pieza sella contra agua y polvo sin puntos débiles.
Construcción
Mecanizable en campo. Sin herramientas especiales.
El ABS se perfora, taladra, lima y corta con herramientas estándar. Los orificios de montaje están moldeados directamente bajo los tornillos de la tapa — no hay que buscar dónde fijar. Las almohadillas internas aceptan paneles opcionales, rieles y componentes sin adaptaciones.
Sellado
Una junta. Cero filtraciones.
La junta de espuma de una sola pieza, sin costuras ni uniones, asegura un sello hermético al agua y al polvo. La tapa opaca con cierre por tornillos mantiene el contenido protegido y fuera de la vista. La tapa incluye un orificio moldeado para guía de cables — entrada limpia, sin perforaciones adicionales.
Versatilidad
Rieles internos. Profundidad ajustable.
Los rieles internos moldeados aceptan el kit de panel de profundidad ajustable para acomodar componentes de distintos tamaños. Los anillos de extensión opcionales de policarbonato permiten aumentar la altura cuando el proyecto lo requiere. Se incluyen tornillos para el montaje del panel opcional.
Aplicaciones
Industria Controles en ambientes corrosivos y húmedos.
Infraestructura Protección de equipos en intemperie.
Telecomunicaciones Cajas de conexión y registro al aire libre.
Energía Alojamiento de instrumentación y control.
Dimensiones
-
Altura: 200 mm (7.87 in)
-
Ancho: 200 mm (7.87 in)
-
Profundidad: 180 mm (7.09 in)
-
Montaje: 180 x 180 mm
-
Espesor: 4 mm
Material y Acabado
-
Material: ABS (sin halógenos)
-
Color: Gris claro
-
Código de color: RAL 7035
-
Acabado: Suave brillo
-
Estilo de tapa: Opaca
Protección y Cierre
-
Tipo NEMA: 4X
-
Clasificación IP: IP66
-
Tipo de cierre: Cubierta de tornillo
-
Junta: Espuma de una pieza, sin costuras
-
Guía de cables: Orificio moldeado en tapa
