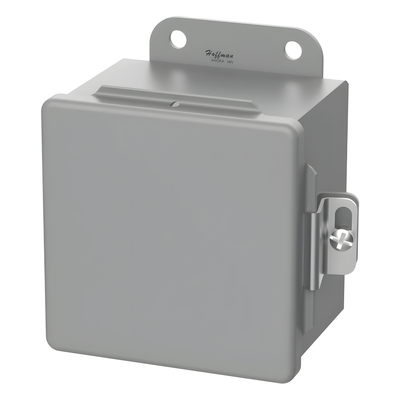

HOFFMAN · A604CH · Gabinete de Uso Multiple
Un gabinete que se abre sin complicaciones. Y se cierra con seguridad.
El gabinete de bisagra continua CH esta disenado para aplicaciones donde el acceso rapido y el cierre confiable son prioritarios. Su construccion en acero dulce con recubrimiento de polvo gris ANSI 61 garantiza durabilidad en entornos industriales, mientras que la bisagra continua y las abrazaderas atornilladas ofrecen una operacion mecanica simple y efectiva. Ideal para alojar controles, instrumentos y componentes electricos en espacios compactos.
Las uniones soldadas en forma continua y el acabado suave minimizan puntos de corrosion. Los soportes externos para montaje en pared simplifican la instalacion, reduciendo el tiempo de campo. La provision para puesta a tierra en la puerta asegura la continuidad electrica y la proteccion del equipo interno.
NEMA 12
Tipo de Proteccion
Cierre Mecanico
Abrazaderas atornilladas que mantienen todo en su lugar.
No se trata solo de cerrar una puerta. Se trata de garantizar que el contenido permanezca protegido contra polvo, suciedad y contacto accidental. Las abrazaderas de puerta atornilladas proporcionan un cierre uniforme a lo largo de todo el marco, distribuyendo la presion de manera equilibrada sobre la junta resistente al aceite.
Esto se traduce en un seldo confiable en entornos de taller, plantas de manufactura y aplicaciones de control industrial donde la integridad del equipo no es negociable.
Instalacion
Montaje en pared sin complicaciones.
Los brackets externos para montaje en pared estan integrados en el diseno, permitiendo una instalacion rapida y nivelada sin necesidad de accesorios adicionales. El gabinete se fija directamente a la superficie, ahorrando tiempo y material en el campo.
Dimensiones de montaje: 171 x 51 mm. Dimensiones totales: 191 x 125 mm. Compacto para espacios reducidos, suficiente para controles basicos y terminales.
Construccion
Acero dulce, acabado de polvo, listo para la planta.
Fabricado en acero dulce con espesor de 1.52 mm y recubierto con polvo gris codigo ANSI 61. Las uniones soldadas continuas eliminan grietas y puntos debiles, mientras que el acabado suave facilita la limpieza y reduce la acumulacion de particulas.
La provision en puerta para puesta a tierra (bonding) asegura la continuidad electrica, protegiendo tanto al equipo como al operador.
Aplicaciones Tipicas
Industria
Proteccion de controles de maquinaria y sensores en plantas de produccion.
Energia
Alojamiento de interruptores y terminales en subestaciones compactas.
Automatizacion
Cajas de control para PLC y modulos de E/S en lineas de proceso.
Infraestructura
Proteccion de conexiones electricas en entornos comerciales y de servicio.
Especificaciones Tecnicas
Proteccion y Construccion
-
Tipo NEMA: 12
-
Material: Acero dulce
-
Acabado: Polvo recubierto
-
Color: Gris ANSI 61
-
Espesor (T): 1.52 mm
-
Uniones: Soldadas continuas
Fisicas y Montaje
-
Altura (H): 152 mm
-
Anchura (W): 102 mm
-
Fondo (D): 76 mm
-
Montaje (G x H): 171 x 51 mm
-
Dimensiones totales (L x W): 191 x 125 mm
-
Peso: 4 kg
Contenido y Compatibilidad
-
Bisagra: Continua
-
Cierre: Abrazaderas atornilladas
-
Junta: Resistente al aceite
-
Puesta a tierra: Provision en puerta
-
Montaje: Brackets externos pared
-
Compatibilidad: Paneles y bloques terminales 6.00 x 4.00 in y mayores
HOFFMAN · Serie CH
Seguridad mecanica para entornos exigentes.
El A604CH combina construccion robusta, instalacion sencilla y compatibilidad con accesorios estandar. Un gabinete que cumple sin complicaciones.
