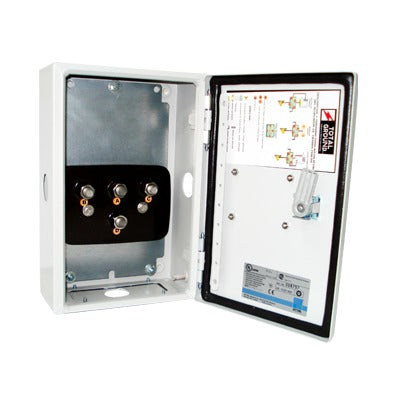

Acoplador de Impedancias de 1500 Amp. Capacidad Máxima.
Acoplador de Impedancias de 1500 Amp. Capacidad Máxima.
SKU:TG-C01
Descripción
Los Acopladores Total Ground están diseñados para cubrir las necesidades del mercado eléctrico y de telecomunicaciones, siendo un elemento básico en la infraestructura de cualquier edificio moderno.
Su función principal es dirigir descargas de corriente hacia el camino de menor impedancia, facilitando la protección de equipos y personas al separar aplicaciones secundarias de tierra física conectadas a un solo electrodo de disipación a tierra.
Funciona bajo el principio de impedancias en paralelo, donde la impedancia total del sistema es menor que la menor de las impedancias individuales.
Características Técnicas
- Capacidad Máxima: 1500 Amperes
- Dimensiones: 200 x 300 x 120 mm (Ancho x Alto x Profundidad)
- Calibre de Gabinete: 18
- Tipo de Conexión (Estandar): 1/2'
- Tipo de Tuerca: 1/2'
- Peso: 4.914 Kg
- Material: Acero al carbón ASTM-A653 (Platina) y ASTM-A1011 SAE 1008 (Gabinete)
- Tornillería: Acero inoxidable con rosca estándar para conectores de ojillo
Condiciones de Uso
- Uso: Instalaciones eléctricas en general, tanto en interiores como en exteriores
- Garantía: 20 años (válida cuando se instalan todos los componentes del kit del sistema Total Ground)
Instalación
- Se fijan en cualquier tipo de muro
- Listos para instalarse, evitan ensamble en campo
- Barrenado en sitio no necesario
Compatibilidad
- Conexión compatible con estándares mecánicos y de compresión más comunes
- Diseñado para sistemas de puesta a tierra de baja y media tensión
Certificaciones
- Cumple con estándares EIA/TIA J-STD-607-A y BICSI para telecomunicaciones
Contenido del Paquete
- 1 Acoplador de impedancias TGC01
- Tornillería de acero inoxidable para conexión
Referencia de Modelos
Este acoplador forma parte de una familia de productos con diferentes capacidades:
- TGC01 - 1500 Amp
- TGC02 - 2500 Amp
- TGC04 - 4500 Amp
- TGC05 - 6000 Amp
- TGC06 - 12000 Amp
Notas Adicionales
- Las imágenes son exclusivamente de carácter ilustrativo y están sujetas a modificaciones.
- La información incluida en los dibujos pertenece exclusivamente a Grupo Enertec. Queda prohibida la reproducción total o parcial sin autorización.
Especificaciones Técnicas
| Modelo | TG-C01 |
| Código de Fábrica | 75944 |
| Marca | TOTAL GROUND |
| Categoría | Calidad de la Energía |
| Peso Estimado | 6.16 kg |
